Ардуино Охранная система на датчике
движения за 5 минут.
“Охранная система на
датчике движения. Совмещаем Ардуино с Windows
приложением.”
Скачать архив с исходниками программ
и инструкцией
http://www.kolpinkurs.ru/ardelnet/ohr_sistem_ardelnet.rar
Если
вы начинающий Ардуинщик и захотели собрать интересное
устройство за пять минут, то вы точно попали по адресу.
И
так вашему вниманию предлагается проект Охранного устройства на датчике движения.
Внешний
вид собранного устройства см

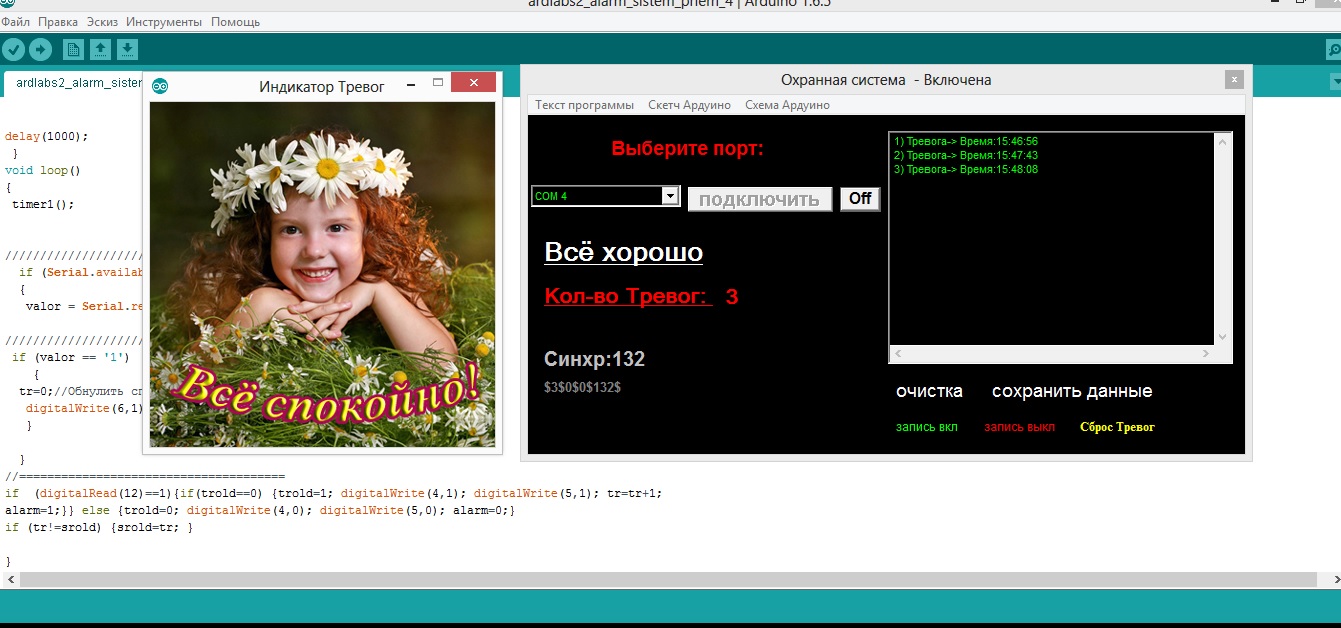

Файл ” protect_bb1.jpg”, “norm.jpg”, “ alert.jpg”
Технические характеристики…
Устройство
предназначено для определения, попадания живого объекта, в зону контроля датчика движения.
Максимальная
дальность обнаружения устройства 30 метров.
Видео работы
“Охранной системы ” можно посмотреть на на
«YouTube»
нашем канале Ardelnet
Охранная система. Совмещаем Ардуино с Windows приложением
Устройство представляет собой две
функциональные части.
1)
Датчик
движения, подключенный к микроконтроллеру на Ардуино.
2)
И
Приложение для Windows запущенное на Персональном компьютере.
3)
Микроконтроллер
Ардуино подключен к Компьютеру с использованием
соединения по com порту.
Задача приложения “Охранная
система Арделнет” принимать информационные пакеты
от микроконтроллера и анализировать их состояние. В случае если от
микроконтроллера пришло сообщение о тревоге, на компьютере появляется
Изображение картинки с Тревогой, и включается звуковая сирена. В случае
отсутствия тревог, появляется картинка улыбающейся девочки. Также в приложении предусмотрена возможность
включить запись тревог. При этом на экран выводится количество тревог и время
их в возникновения.
Также предусмотрена возможность сохранять количество тревог и их время в
текстовый файл “results_of_protection.txt”
Инструкция по Сборке Устройства, и работе с ним.
Состав необходимых элементов.
1)
Основным
компонентом для охраны заданного
периметра используется ИК датчик
движения HC-sr501 см Файлы “001.jpg”
,” 002.jpg”
2)
Необходимо

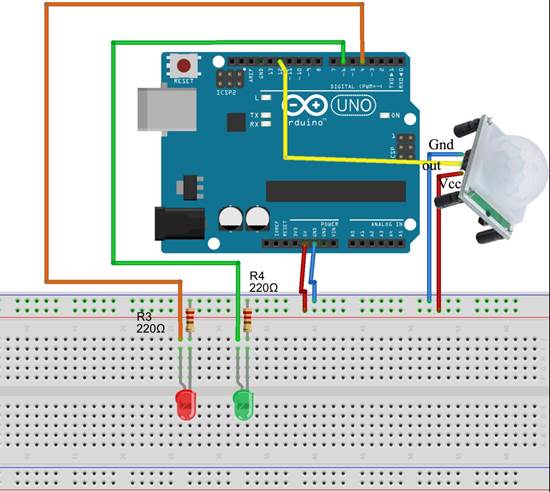

подключить датчик движения и два светодиода к микроконтроллеру Ардуино согласно

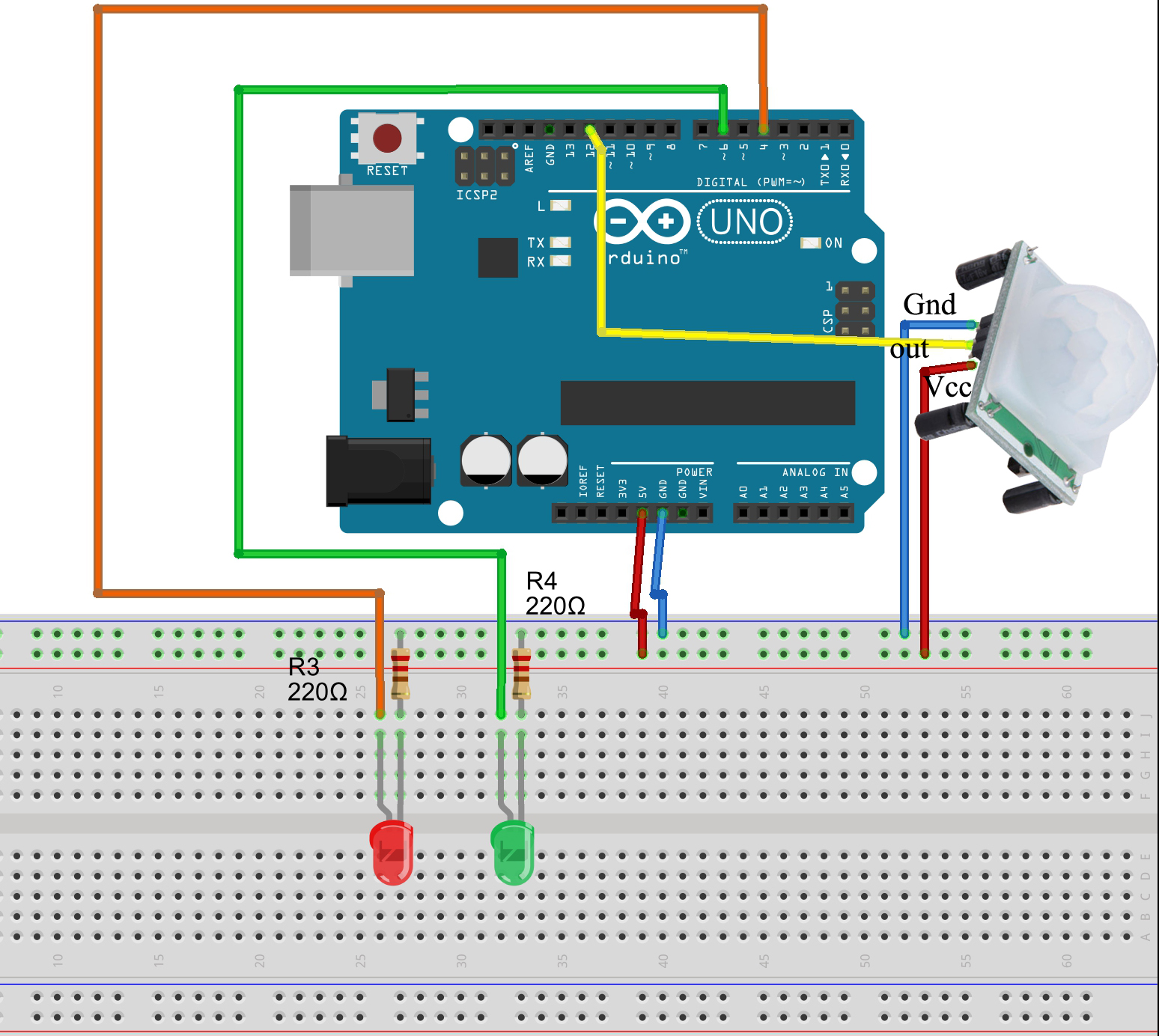

схеме смотри Файл. ” protect_bb1.jpg”
При этом сигнал
out c датчика движения подключается к цифровому пину 12 на плате Ардуино, а Vcc и Gnd соответственно
к выводам +5В и Gnd Микроконтроллера
При этом два светодиода подключаются к 4му и 6 му цифровому пину ,а вторым контактом
через понижающие резисторы 200 ом на GND
В принципе использование светодиодов и резисторов необязательно.
3)
Необходимо запрограммировать
микроконтроллер. Для этого в Микроконтроллер
Ардуино загружается скетч см файл “ ardlabs2_alarm_sistem_priem_4.ino”
4)
После того как микроконтроллер
подключен к по com порту к компьютеру, не ранее чем через
10 секунд, запускается приложение компьютерное
приложение ohrSist.exe
5)
В поле
“Выберете порт” Выбирается активный com порт. После чего нажимается кнопка “Подключить”
6)
Если подключение произошло
успешно, на экране появляется картинка и активизируется счетчик синхронизации.
Приложение начинает принимать от Контроллера Ардуино
каждую секунду, информационные пакеты о состоянии системы.
7)
Для проверки охранной системы
достаточно поднести
руку в зону контроля датчика движения. При этом сработает тревога,
на экране сменится картинка, завоет сирена.
Появится счет
актуальных тревог.
8)
Если щелкнуть мышью по зеленой
надписи “Запись вкл”
то при срабатывании тревоги на черном фоне в текстовом поле зеленым цветом
будет отображаться количество тревог и время, каждой тревоги.
9)
При нажатии мышью на кнопку
“Сохранить данные” вся информация
о тревогах сохраняется в текстовом файле “results_of_protection.txt”
10)
Если необходимо обнулить счетчик тревог,
и очистить текстовое поле со списком тревог, достаточно нажать мышью пол желтой надписи “Сброс тревог” при этом Приложение
отправляет команду микроконтроллеру, после чего Микроконтроллер очищает счетчик
тревог.
11) Здесь приводится Ссылка где купить на Али экспресс
В
ближайшее время нами планируется выложить несколько статей и видео обзоров по расширению возможностей микропроцессорной
платформы Ардуино. В частности мы подробнее рассмотрим взаимодействие двух платформ Ардуино
и Арделнет. Это взаимодействие позволит нам
эффективно и без существенных вложений увеличить эффективность работы микроконтроллера.
Совместная работа Ардуино и персонального компьютера, позволит легко решить
такие задачи: как работа с изображениями, вывод графиков, видео, работа реальным
временем, работа с файлами, работа с интернетом, и электронной почтой , вывод информации на сайт в интернете в режиме реального
времени. Платформы. Также в следующих
обзорах мы пройдем с вами каким образом
можно быстро и эффективно подружить ваш Ардуино
и Смартфон. Информацию о наших проектах смотрите на сайте
http://www.kolpinkurs.ru/ardelnet в группе в
Контакте “ Ардуино в помощь начинающим, обучение
и консультации” https://vk.com/hlparduino, а также можно посмотреть на на «YouTube» на нашем канале Ardelnet .
Скачать архив
с исходниками программ и инструкцией
http://www.kolpinkurs.ru/ardelnet/ohr_sistem_ardelnet.rar
Очень хотелось бы услышать ваше отзывы и ваше мнение по данной статье, а
также узнать ваши вопросы и пожелания.
